Yolov5 使用 TensorRT 进行加速

Yolov5是比较常见的机器学习模型,速度也很快,使用GPU几毫秒内就可以完成推理预测。但这就是其极限速度吗?github上Yolov5的介绍里,小模型可以跑到1ms以内,我尝试了一下,最小的模型,小图片都要3~4毫秒。后来发现要用到TensorRT速度才可以更快。下面就看看TensorRT的代码怎么写。

一.生成yolov5模型

训练生成的方法参考github上的方法进行 https://github.com/ultralytics/yolov5 。记住使用了什么大小的yolo模型和是目标识别 还是图片分类,这些后面会用到。

二.生成TensorRt可以调用的模型

生成方法参考了github上的tensorrtx项目 https://github.com/wang-xinyu/tensorrtx

1.生成wts文件

对应的python代码位置 https://github.com/wang-xinyu/tensorrtx/blob/master/yolov5/gen_wts.py

假如你是图片分类的模型,yolo训练出的模型是 best.pt,则生成wts的命令为

python gen_wts.py -w best.pt -o broken.wts -t cls

-w 输入的模型名字

-o 输出的模型名字

-t 模型类型 cls代表图片分类

2.将wts文件转换为engine文件,并导入运行。

根据我自己的理解TensorRT速度快的原因是将模型直接编译成了显卡可以直接运算的机器码,因此不同型号的显卡使用的机器码模型文件是不同的,需要特别生成。

github上的tensorrtx项目虽然有c++的实现代码,但没有采用c++类的写法,而且有许多公共变量,不方便同一个程序,调用不同类型 不同大小的模型文件。因此进行了部分改写。文件结构如下图

全部文件打包在如下压缩包里面

生成模型的使用方法如下:

#include "yolov5det.h"
#include "yolov5cls.h"

int main(int argc, char** argv) {
    yolov5det _yolov5det;
    yolov5cls _yolov5cls;

    string outputfilename = "best.engine";//输出
    string engine = std::string("best.wts");//输入
    _yolov5det.createngine(engine,outputfilename,'s');// s 表示 yolov5s 模型

    string outputfilename = "cls.engine";//输出
    string engine = std::string("cls.wts");//输入
    _yolov5cls.createngine(engine,outputfilename,'s');// s 表示 yolov5s 模型
}

进行预测的使用方法

#include "yolov5det.h"
#include "yolov5cls.h"

#include "opencv2/imgcodecs.hpp"

using namespace std;
using namespace cv;

int main(int argc, char** argv) {
    yolov5det _yolov5det;
    yolov5cls _yolov5cls;
    clock_t starttime, endtime;

    string enginedet = "best.engine";
    _yolov5det.setengine(enginedet);//设置模型
    _yolov5det.kConfThresh = 0.75;//设置kConfThresh参数
    _yolov5det.kNmsThresh = 0.35;//设置kNmsThresh参数


    Mat img_det = imread("det.bmp",IMREAD_COLOR); //导入图片
    starttime = clock();
    std::vector<std::vector<Detection>> res_batch = _yolov5det.detect(img_det); //预测
    endtime = clock();
    cout << (double)(endtime - starttime) << endl;

    if(res_batch.size()>0){
        for(int n =0;n<res_batch[0].size();n++){//res_batch[0] 测试的模型输入只有1张图片
            cout<<res_batch[0][n].bbox[3]<<endl;//res_batch[0][n] 的属性里有box的位置,分类,分值等信息
            cout<<res_batch[0][n].bbox[2]<<endl;
        }
    }


    string enginecls = "cls.engine";
    _yolov5cls.setengine(enginecls);//设置模型

    Mat img_cls = imread("cls.bmp",IMREAD_COLOR);
    starttime = clock();
    std::vector<std::vector<int>> res_batch = _yolov5cls.detect(img_cls);
    endtime = clock();
    cout << (double)(endtime - starttime) << endl;

    if(res_batch.size()>0){
        cout<<"classid:"<<res_batch[0][0]<<endl;// 分类的id
    }
}

使用TorchSharp 调用 PyTorch 语义分割神经网络模型

TorchSharp 是对 Torch c++的封装,基本继承了c++的全部接口。但使用中会有一些小问题,需要特别注意一些。

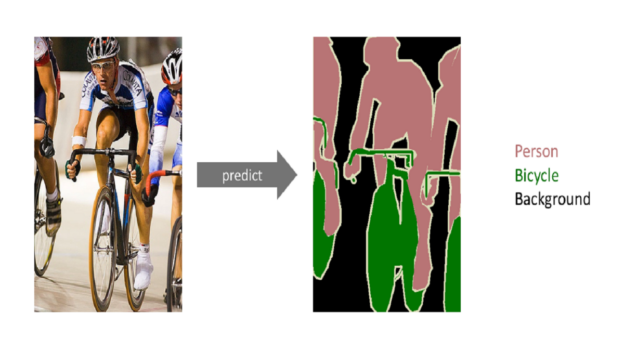

  1. 语义分割(semantic segmentation)神经网络训练

训练的代码可以参考github里的官方代码 https://github.com/pytorch/vision/tree/main/references/segmentation

2.模型输出

官方代码的模型 默认输出是list 虽然可以强制输出script文件,但TorchSharp 调用后会报错”Expected Tensor but got GenericDict”.因此需要修改网络

export代码如下:

import torch
import torchvision
from torch import nn
import numpy as np

class MyModel(nn.Module):
    def __init__(self):
        super().__init__()
        self._model = torchvision.models.segmentation.lraspp_mobilenet_v3_large(num_classes=2,
                aux_loss=False,
                pretrained=False)

        #修改了输入,将输入改为单通道图片
        #如果输入的是3通道 则不需要修改
        for item in self._model.backbone.items():
            item[1][0] = nn.Conv2d(1, 16, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
            break

        checkpoint = torch.load('model/model_119.pth', map_location='cpu')
        self._model.load_state_dict(checkpoint['model'], strict=not True)
        self._model.eval()

    def forward(self, x):
        # 修改了输出,将List修改为Tensor 并进行了 argmax 和 转float操作
        result = self._model.forward(x)
        return result["out"].argmax(1).flatten().float()


model = MyModel()
x = torch.rand(1,1, 240, 400)
predictions = model(x)

#使用torch.jit.trace 输出 script pt 网络文件
traced_script_module = torch.jit.trace(model, x)
traced_script_module.save('_seg.pt')

3.使用TorchSharp 进行预测

由于测试程序使用了opencvsharp,所以下面的代码使用了opencv来读取图片和简单的数据预处理,并使用opencv可视化输出

//导入网络
torch.jit.ScriptModule torch_model;
torch_model = torch.jit.load("_seg.pt");

//导入图片,并使用BlobFromImage 进行数据类型 维度 和归一化的转换
Mat temp = Cv2.ImRead("Pic_42633.bmp", ImreadModes.Grayscale);
Mat tensor_mat = OpenCvSharp.Dnn.CvDnn.BlobFromImage(temp, 1 / 255.0);

//初始化输入的tensor
float[] data_bytes = new float[tensor_mat.Total()];
Marshal.Copy(tensor_mat.Data, data_bytes, 0, data_bytes.Length);
torch.Tensor x = torch.tensor(data_bytes, torch.ScalarType.Float32);

//维度转换 和 normalize(进行normalize是因为官方代码里有这一步处理)
x = x.reshape(1, 1, 240, 400);
x = TorchSharp.torchvision.transforms.functional.normalize(x, new double[] { 0.485 }, new double[] { 0.229 });

DateTime date1 = DateTime.Now;
//进行预测
torch.Tensor _out = torch_model.forward(x);
DateTime date2 = DateTime.Now;
TimeSpan ts = date2 - date1;
Console.WriteLine("No. of Seconds (Difference) = {0}", ts.TotalMilliseconds);
Console.WriteLine(_out);

//使用opencv 将预测出的tensor输出为可视化的图片
Mat result_mat = new Mat(240, 400, MatType.CV_32FC1, _out.bytes.ToArray());
result_mat.ConvertTo(result_mat, MatType.CV_8UC1);
Cv2.ImWrite("mask.bmp", result_mat);

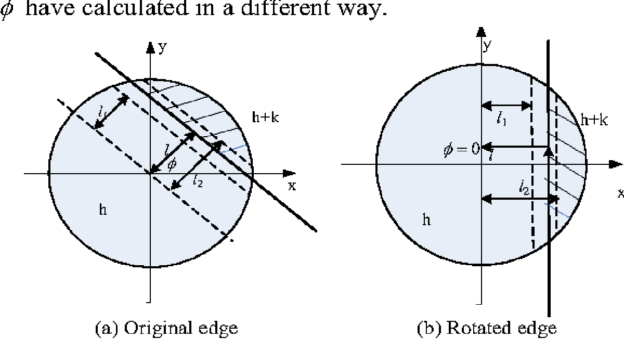

CUDA + subPixel + EDGE 边缘检测

子像素的边缘检测算法很多,但使用CUDA进行的不是很多。github上可以找到一个带CUDA的子像素边缘检测算法,但经过运行发现有些小bug,其cpu版本正常,但gpu版本找轮廓时会偶发轮廓被切断的问题。一下就对其进行一些修正。当然也许还有其他bug~~

一.源项目位置

源项目位置https://github.com/CsCsongor/subPixelEdgeDetect 。算法基于论文https://www.ipol.im/pub/art/2017/216/

二.代码分析

通过分析,主要是因为使用CUDA后,导入了线程。而原有CPU算法是单线程的。在涉及到最优前向轮廓或最优后向轮廓的求解时,会因为多线程,导致没有找到最优轮廓,而保留了2个轮廓信息。
就是源算法中cu_chain_edge_points这个函数里的下面这段代码

if (fwd >= 0 && next[from] != fwd && ((alt = prev[fwd]) < 0 || chain(alt, fwd, Ex, Ey, Gx, Gy, rows, cols) < fwd_s)){
	if (next[from] >= 0){			// Remove previous from-x link if one */
		prev[next[from]] = -1;	// Only prev requires explicit reset  */
	}
	next[from] = fwd;					// Set next of from-fwd link          */
	if (alt >= 0){						// Remove alt-fwd link if one
		next[alt] = -1;					// Only next requires explicit reset
	}
	prev[fwd] = from;					// Set prev of from-fwd link
}
if (bck >= 0 && prev[from] != bck && ((alt = next[bck]) < 0 || chain(alt, bck, Ex, Ey, Gx, Gy, rows, cols) > bck_s)){
		if (alt >= 0){					// Remove bck-alt link if one
			prev[alt] = -1;				// Only prev requires explicit reset
		}
		next[bck] = from;				// Set next of bck-from link
		if (prev[from] >= 0){		// Remove previous x-from link if one
			next[prev[from]] = -1; // Only next requires explicit reset
		}
		prev[from] = bck;				// Set prev of bck-from link
}

而原作者好像也发现了这个问题,在拼接所有轮廓的时候,并没有使用cpu版本里的代码去先找每一个轮廓的起始点,然后再拼接轮廓,而是从任意点开始。这样就会导致轮廓被切断了。
以下list_chained_edge_points 函数中的注释掉的那行代码,就是找轮廓起始点的算法。

// Set k to the beginning of the chain, or to i if closed curve
// for (k = i; (n = prev[k]) >= 0 && n != i; k = n); //这句被注释了,替换成了下面这行
if ((n = prev[i]) >=0 && n != i){ k= n;}

三.算法修改

1.修改cu_chain_edge_points函数。 寻找最优5*5轮廓点的算法屏蔽,先记录下所有向前向后轮廓点

// Chain edge points
__global__
void cu_chain_edge_points(int * next, int * prev, double * Ex,	double * Ey,double * Gx, double * Gy, int rows, int cols){
	int x, y, i , j, alt;
	int dx, dy, to;

	x = blockIdx.x*blockDim.x+threadIdx.x+2;
	y = blockIdx.y*blockDim.y+threadIdx.y+2;

	// Try each point to make local chains
	// 2 pixel margin to include the tested neighbors
	if (x < (rows-2) && y < (cols-2)){
		// Must be an edge point
		if (Ex[x + y*rows] >= 0.0 && Ey[x + y*rows] >= 0.0){
			int from = x + y*rows;  // Edge point to be chained
			double fwd_s = 0.0;  	  // Score of best forward chaining
			double bck_s = 0.0;     // Score of best backward chaining
			int fwd = -1;           // Edge point of best forward chaining
			int bck = -1;           // Edge point of best backward chaining

			/* try all neighbors two pixels apart or less.
				looking for candidates for chaining two pixels apart, in most such cases,
				is enough to obtain good chains of edge points that	accurately describes the edge.
			*/
			for (i = -2; i <= 2; i++){
				for (j = -2; j <= 2; j++){
					to = x + i + (y + j)*rows; // Candidate edge point to be chained

					double s = chain(from, to, Ex, Ey, Gx, Gy, rows, cols);  //score from-to

					if (s > fwd_s){ // A better forward chaining found
						fwd_s = s;
						fwd = to;
					} else if (s < bck_s){ // A better backward chaining found
						bck_s = s;
						bck = to;
					}
				}
			}

            if (fwd >= 0){
                next[from] = fwd;					// Set next of from-fwd link
            }
            if (bck >= 0){
                prev[from] = bck;				// Set prev of bck-from link
            }

//			if (fwd >= 0 && next[from] != fwd && ((alt = prev[fwd]) < 0 || chain(alt, fwd, Ex, Ey, Gx, Gy, rows, cols) < fwd_s)){
//				if (next[from] >= 0){			// Remove previous from-x link if one */
//					prev[next[from]] = -1;	// Only prev requires explicit reset  */
//				}
//				next[from] = fwd;					// Set next of from-fwd link          */
//				if (alt >= 0){						// Remove alt-fwd link if one
//					next[alt] = -1;					// Only next requires explicit reset
//				}
//				prev[fwd] = from;					// Set prev of from-fwd link
//			}
//			if (bck >= 0 && prev[from] != bck && ((alt = next[bck]) < 0 || chain(alt, bck, Ex, Ey, Gx, Gy, rows, cols) > bck_s)){
//					if (alt >= 0){					// Remove bck-alt link if one
//						prev[alt] = -1;				// Only prev requires explicit reset
//					}
//					next[bck] = from;				// Set next of bck-from link
//					if (prev[from] >= 0){		// Remove previous x-from link if one
//						next[prev[from]] = -1; // Only next requires explicit reset
//					}
//					prev[from] = bck;				// Set prev of bck-from link
//			}
		}
	}
}

2.增加一个cu_cut_edge_points函数来完成单点最后向前向后轮廓的选择,切掉不是最优的轮廓

__global__
void cu_cut_edge_points(int * next, int * prev, double * Ex,	double * Ey,double * Gx, double * Gy, int rows, int cols){
    int x, y, i , j, alt;
    int dx, dy, to;

    x = blockIdx.x*blockDim.x+threadIdx.x+2;
    y = blockIdx.y*blockDim.y+threadIdx.y+2;

    if (x < (rows-2) && y < (cols-2)){
        if (Ex[x + y*rows] >= 0.0 && Ey[x + y*rows] >= 0.0){
            int center = x + y*rows;
            int temp_next = -1;
            int temp_prev = -1;

            if (x < (rows-2) && y < (cols-2)){
                for (i = -2; i <= 2; i++){
                    for (j = -2; j <= 2; j++){
                        to = x + i + (y + j)*rows;
                        if(next[to] == center){
                            if(temp_next >= 0){
                                if(chain(center, to, Ex, Ey, Gx, Gy, rows, cols) > chain(center, temp_next, Ex, Ey, Gx, Gy, rows, cols)){
                                    next[temp_next] = -1;
                                    temp_next = to;
                                } else {
                                    next[to] = -1;
                                }
                            } else {
                                temp_next = to;
                            }
                        }

                        if(prev[to] == center){
                            if(temp_prev >= 0){
                                if(chain(center, to, Ex, Ey, Gx, Gy, rows, cols) < chain(center, temp_prev, Ex, Ey, Gx, Gy, rows, cols)){
                                    prev[temp_prev] = -1;
                                    temp_prev = to;
                                } else {
                                    prev[to] = -1;
                                }
                            } else {
                                temp_prev = to;
                            }
                        }
                    }
                }
            }
        }
    }
}

3.修改cu_thresholds_remove函数,删掉一些错误的轮廓

__global__
void cu_thresholds_remove(int * next, int * prev,int rows, int cols, int * valid){
	int x, y;

	x = blockIdx.x*blockDim.x+threadIdx.x;
	y = blockIdx.y*blockDim.y+threadIdx.y;
	int idx = x+y*rows;

	if (idx < rows*cols){
		if ((prev[idx] >= 0 || next[idx] >= 0) && !valid[idx]){
			prev[idx] = next[idx] = -1;
		}

        if(prev[idx] != -1 && next[prev[idx]] != idx){
            prev[idx] = -1;
        }
        if(next[idx] != -1 && prev[next[idx]] != idx){
            next[idx] = -1;
        }
	}
}

4.修改list_chained_edge_points函数,重新启用找寻轮廓起始点的代码

// Set k to the beginning of the chain, or to i if closed curve
for (k = i; (n = prev[k]) >= 0 && n != i; k = n);
//if ((n = prev[i]) >=0 && n != i){ k= n;}

5.修改devernay函数,增加刚才添加的函数

cu_chain_edge_points<<<numberOfBlocks, threadsPerBlock, threadsPerBlock.x*threadsPerBlock.y*sizeof(uchar), stream>>>(next, prev, Ex, Ey, Gx, Gy, rows, cols);
cudaDeviceSynchronize();
cu_cut_edge_points<<<numberOfBlocks, threadsPerBlock, threadsPerBlock.x*threadsPerBlock.y*sizeof(uchar), stream>>>(next, prev, Ex, Ey, Gx, Gy, rows, cols);
cudaDeviceSynchronize();
cu_thresholds_with_hysteresis<<<numberOfBlocks, threadsPerBlock, threadsPerBlock.x*threadsPerBlock.y*sizeof(uchar), stream>>>(next, prev, modG, rows, cols, th_high, th_low, valid);
cudaDeviceSynchronize();

完整的代码请下载 subPixelGPU.zip

opencv + tensorflow + C++ 对RSNet模型进行预测

本文介绍了一种使用opencv + c++ 可以在生产环境下调用tensorflow pb文件进行预测的方法。
该方法不需要在生产环境下搭建python运行环境。 流程上相对简单清晰。如果要将神经网络/机器学习添加到几年前项目中,也比较简单可行。

一.pb文件的生成

本人使用的RsNet模型完全参考github上官方给出的demo训练生成。网址https://github.com/tensorflow/models
训练入口文件official/resnet/imagenet_main.py (主线版本 v1.8.1)
只定义了2个分类,具体的训练方法就不再累

训练完成后会在根目录生成一个imagenet_model文件夹,里面存储了模型文件(ckpt文件)。接下来需要将模型文件固化成pb文件。为了让opencv可以使用这个pb文件,需要定义好神经网络input入口与output出口

继续阅读

windows下编译tensorflow c++ library及与opencv的使用

tensorflow在1.3后加入了官方的windows支持,可以使用cmake在vs2015下编译c++ library。但坑还是很多,简单整理了1.3版本编译及使用过程。并介绍了编译部分kernel的方法。其他版本也可参考进行编译。

编译版本为1.3,只cpu。带gpu的tensorflow可以用1.5以后的版本。

编译前准备

组件下载或安装

1.CMake version 3.5以上

2.git (http://git-scm.com)

3.swig (http://www.swig.org/download.html)

4.Visual Studio 2015

5.Python 3.5 64-bit (选择添加安装lib文件)

6.NumPy 1.11.0 以上

注意事项:CMake 与 git安装时需要将其加入到环境变量中,否则后续编译过程中会出现找不到相关程序的错误

编译过程

1.设置vs使用64位的编译工具(否者有一定概率报out-of-memory的错误)

继续阅读
